Je me mets au tutoriel vidéo...

Je m'étais gourré sur la première version de ma vidéo, sur le fonctionnement du circuit électrique.

Voilà une version corrigé:







Les photos utilisées:

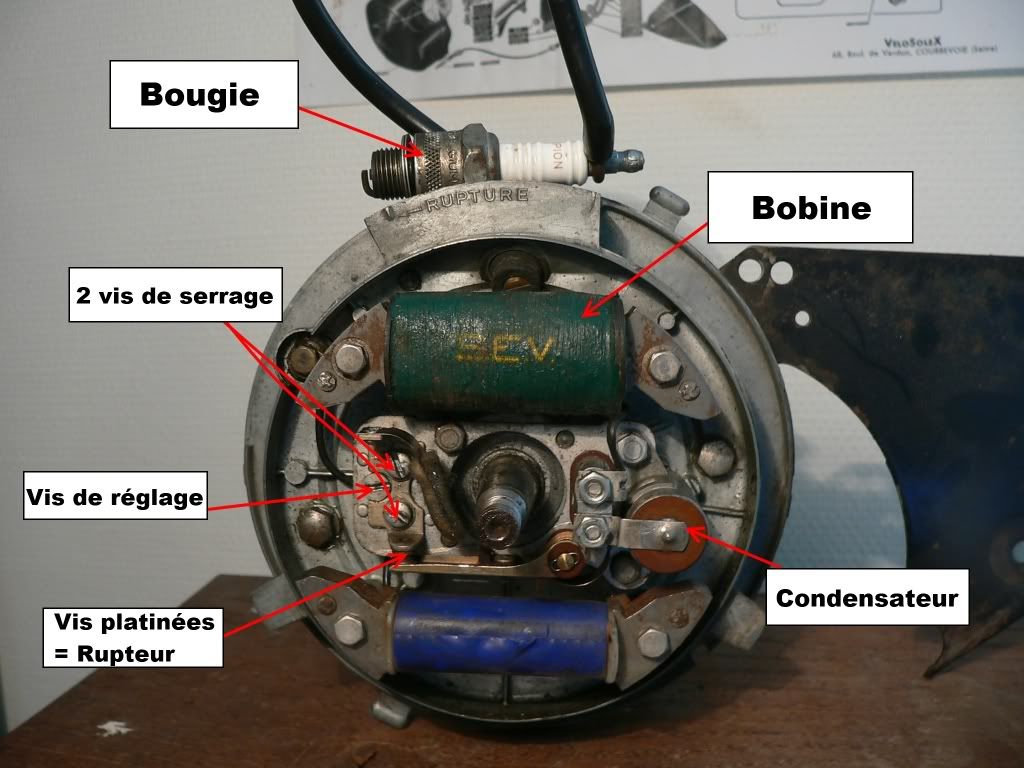

http://i1028.photobucket.com/albums/y349/docteur_solex/prsentation.jpg
http://i1028.photobucket.com/albums/y349/docteur_solex/rupteurfermfinal.jpg
http://i1028.photobucket.com/albums/y349/docteur_solex/rupteurouvert-final.jpg
Pour un shéma plus... shématique:
http://i1028.photobucket.com/albums/y349/docteur_solex/magneto-hautetension.jpg1: magnéto - bobine
2: rupteur
3: condensateur
5: bougie













  Source : tract old engines



Voilà aussi une animation (remplacez le pack batterie-bobine par une bobine et un volant magnétique qui tourne et vous avez l'allumage du Solex):

http://www.tract-old-engines.com/allumage_fichiers/primairmono_anim.gif



















 Source : tract old engines



Merci à Marto, master es électricité(voir ses commentaires et son excellent article sur son blog) ! Il m'a tout appris, et m'apprend encore (normal c'est mon père...).



Voir aussi: Restauration moteur - électricité
